40mm天轴

含轴门的最大净宽

由于在40mm处具有固定枢轴点,该天轴可充分利用空间。天轴与门侧尽可能接近。采用全部可利用空间,并尽可能保持最大净宽。因此,在开启位置,可最低限度的显示轴门。这对于保持标准门宽,是最理想的状态

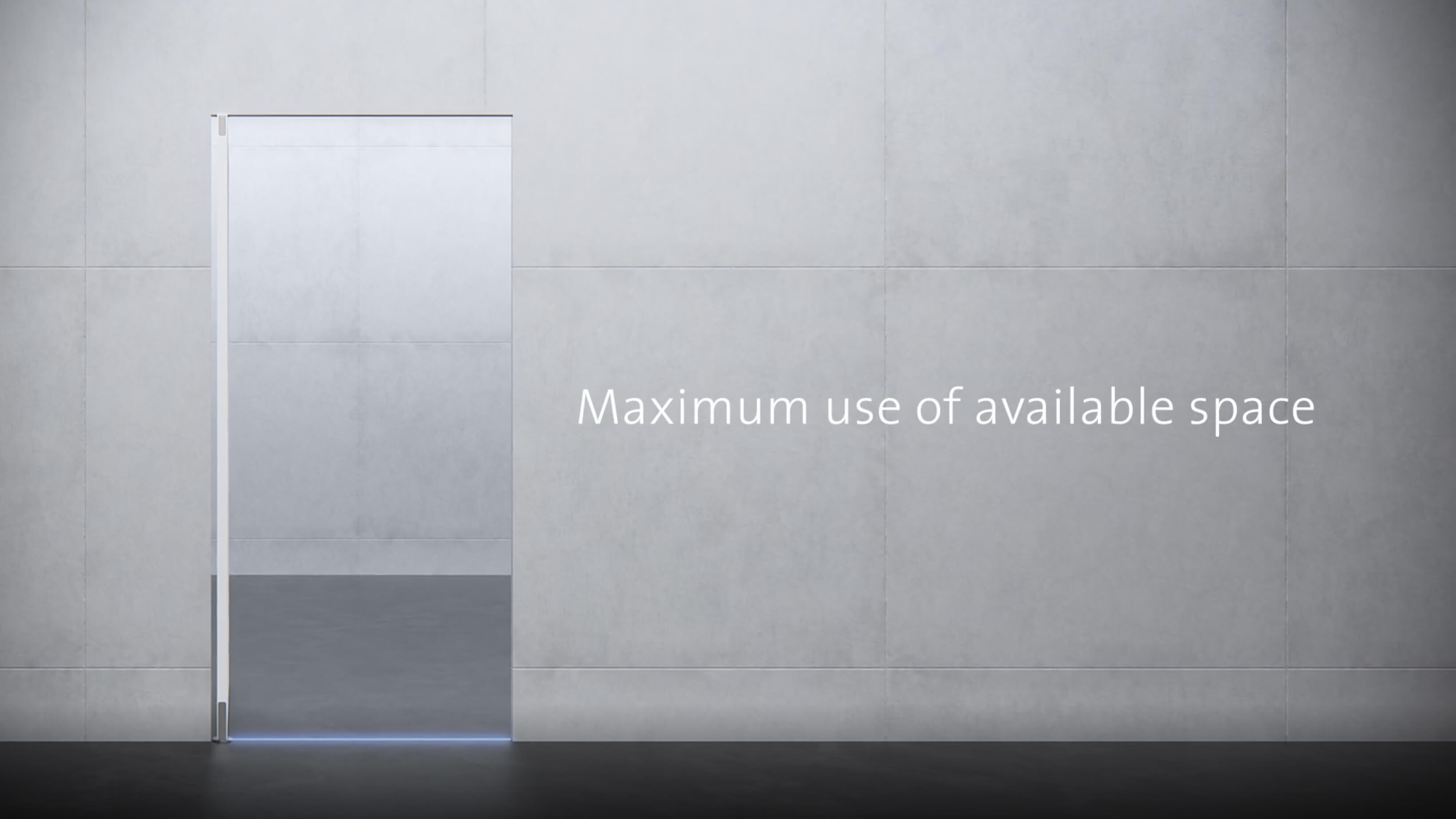

充分利用空间


符合ADA标准的通道

该天轴适用于小型门宽和小门,以尽可能获得最大净宽。对于标准门尺寸和翻新,是最理想选择。符合ADA标准要求。


最低限度显示

由于门和邻墙之间的距离达到最小,在开启位置轴门最小限度地影响视野。


无未使用空间

如您希望充分利用空间,该天轴是合适的解决方案。在40mm处固定,该轴门五金系统充分利用了最小空间。

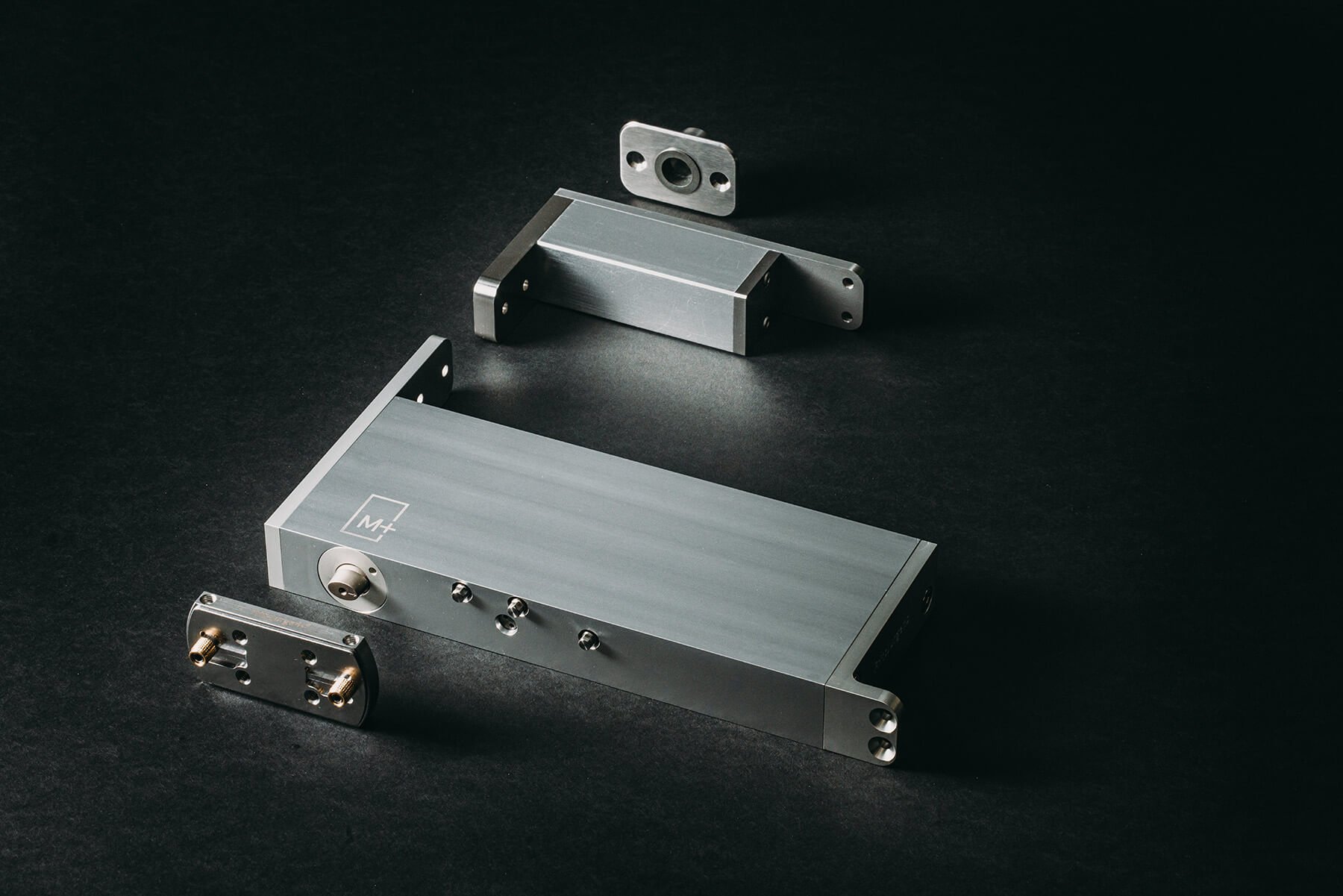

产品照片和应用

按需选用

70mm天轴有两种规格,一种适用于重量小于150公斤的门,另一种适用于重量在150公斤到500公斤之间的门。两者的区别在于销钉的直径,请根据实际需求来选用合适的产品。

40mm天轴B级

适用于重量小于150公斤的门

含10mm销钉的40mm天轴适用于重量小于150公斤的较轻门。可将其与System M和System M+配合使用。当与40mm天轴集成时,该类系统配备附加支架和侧面盖板。


40mm天轴 G级

150公斤和500公斤之间

含15mm销钉的40mm天轴适用于重量在150公斤到500公斤之间的较重门。可将其与System M和System M+配合使用。当与40mm天轴集成时,该类系统配备附加支架和侧面盖板。


侧面盖板

FritsJurgens的TP-40安装在门侧,从而尽可能形成最大门净宽。由于天轴靠近门侧,天轴和System M+/M地轴都可见。

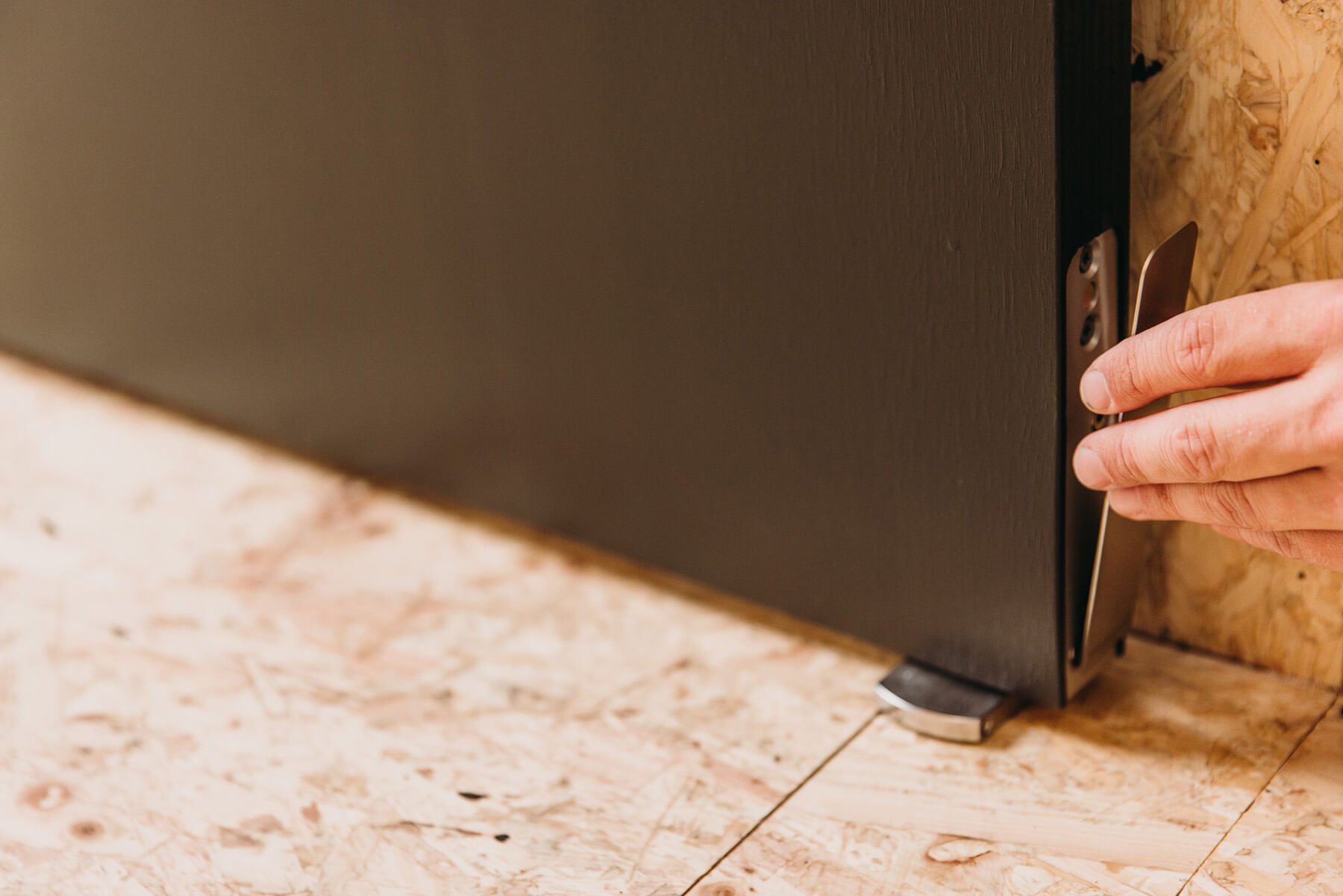

当系统安装和微调完成后,通过磁吸原理将侧面盖板盖在系统的可见部分。侧面盖板有两种颜色:不锈钢和PVD黑色。

与顶片一起安装

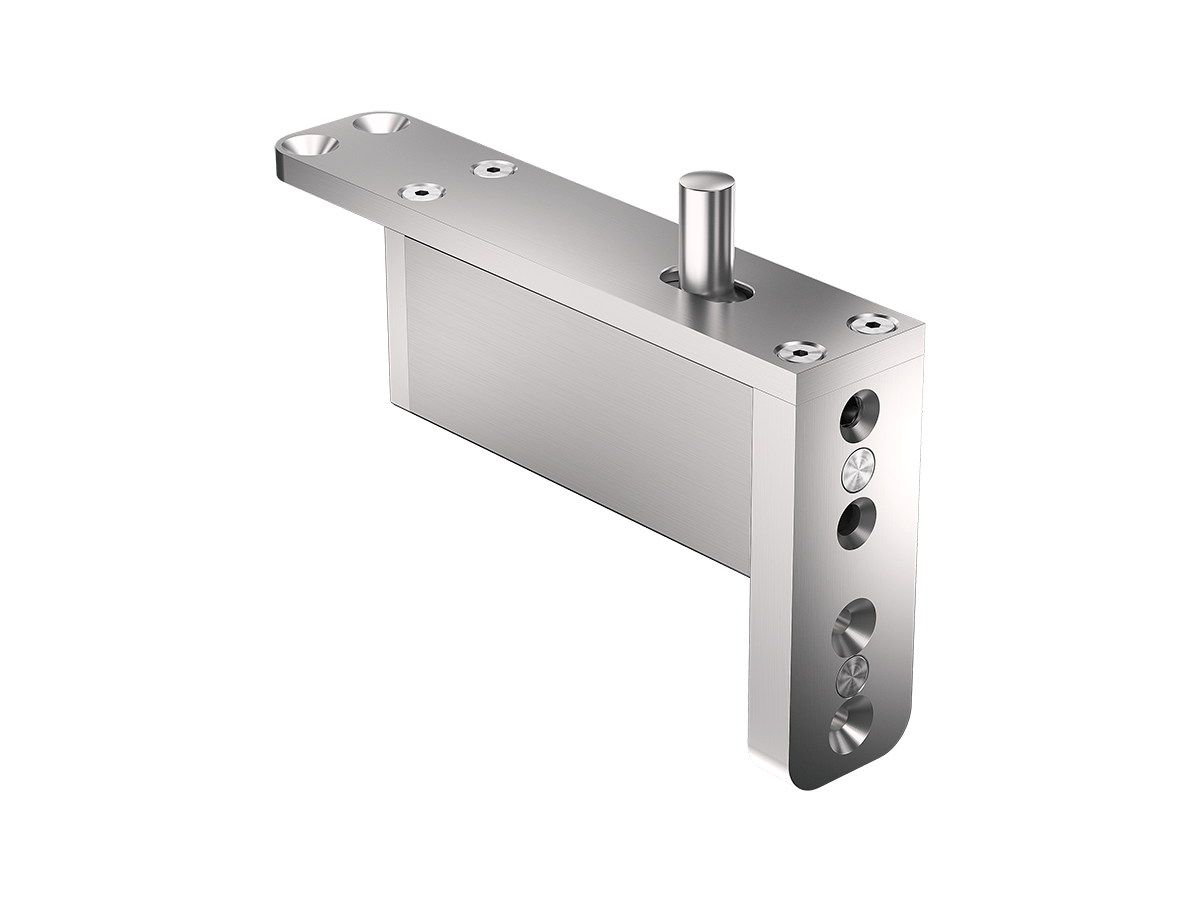

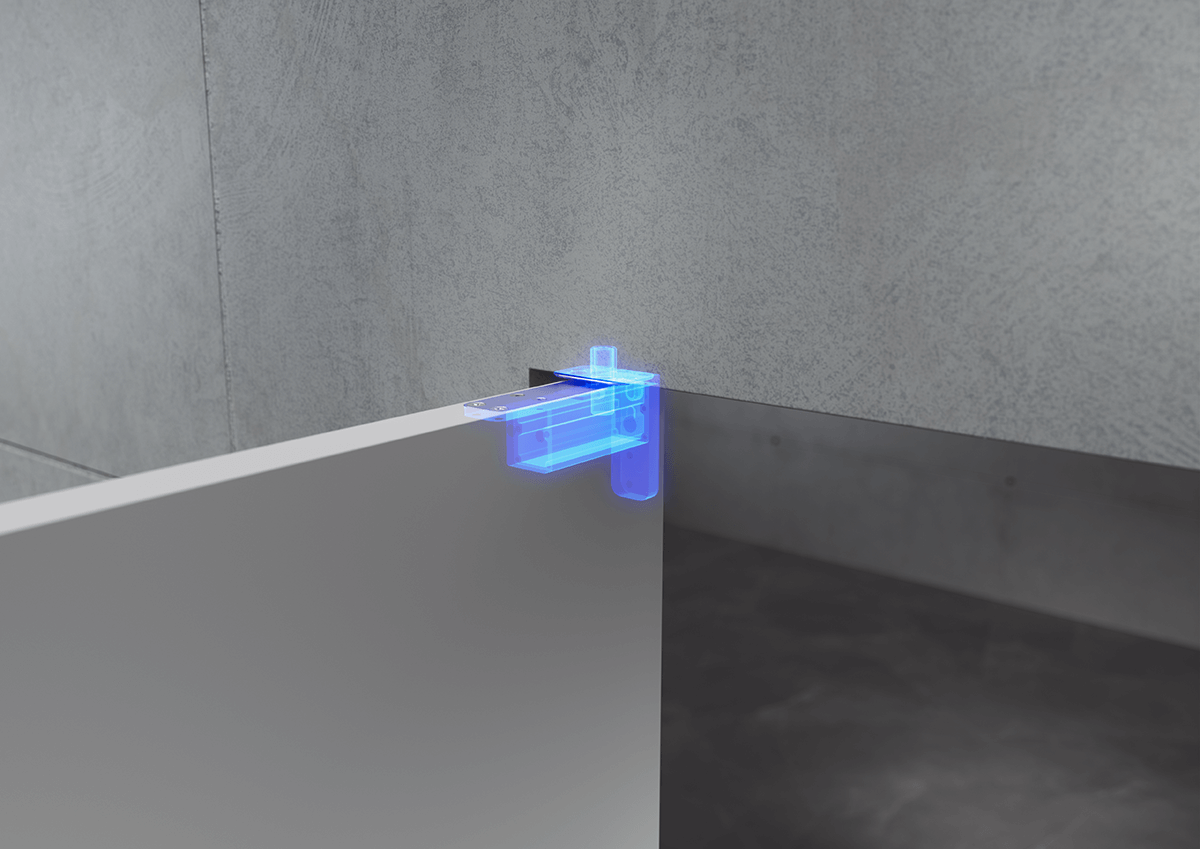

将40mm天轴安装在轴门顶部。其在门边缘一侧配有支架和侧面盖板。安装期间,将10mm或15mm直径的天轴销钉向上旋入到顶片内。将顶片包括到订单中,可提供不锈钢和PVD黑色两种颜色。

查看安装视频


规格

40mm天轴 - B级

销钉直径 10 mm
门重 小于149公斤
枢轴点 在40mm处固定
安装位置 偏心安装
天轴安装位置 门顶部
调节位置 门侧
尺寸 150,5 x 32 x 85 mm
重量 796克
材料 不锈钢 | 阳极氧化铝
产品编号 不锈钢:TP.X.40.B.X.SS
黑色:TP.X.40.B.X.BK
EAN 不锈钢:8720681603636
黑色:8720681602639

40mm天轴 - G级

销钉直径 15 mm
门重 在150到500公斤之间
枢轴点 在40mm处固定
安装位置 偏心安装
天轴安装位置 门顶部
调节位置 门侧
尺寸 150,5 x 32 x 85 mm
重量 813克
材料 不锈钢 | 阳极氧化铝
产品编号 不锈钢:TP.X.40.G.X.SS
黑色:TP.X.40.G.X.BK
EAN 不锈钢:8720681603117
黑色:8720681603063

下载

System M/M+ 技术参数表
PDF 文件, 803.34 KB
Download
System M/M+ 安装和开槽手册
PDF 文件, 3.74 MB
Download
System M的2D图纸
DWG 文件, 1.04 MB
Download
System M32+(重量等级A-E)的2D图纸
DWG 文件, 1.05 MB
Download
System M42+(重量等级F-G)的2D图纸
DWG 文件, 1.01 MB
Download
3D 图纸 TP-40 10mm
STEP 文件, 873.96 KB
Download
3D 图纸 TP-40 15mm
STEP 文件, 856.33 KB
Download
